【資格の勉強】ベン図

ベン図とは、論理演算を表す図のこと。

各論理演算のベン図

AND演算（NAND演算）

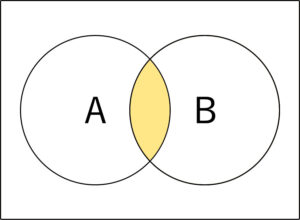

AND演算は、AとBの交わり。∩（キャップ：積集合）で表す。例：A∩B＝A AND B。

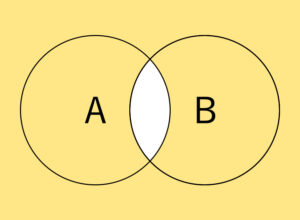

また、NAND演算は、NOT AND演算なので上記の逆となる。

OR演算（NOR演算）

OR演算は、AとBの結び。∪（カップ：和集合）で表す。例：A∪B＝A OR B。

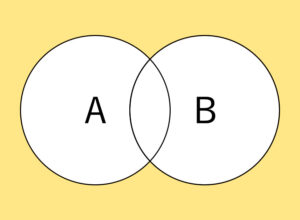

また、NOR演算は、NOT OR演算なので上記の逆となる。

NOT演算（NOT Aの場合）

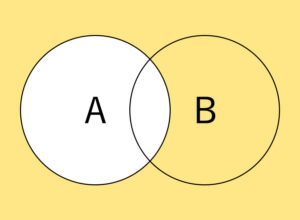

NOT演算（NOT Aの場合）は、Aの補集合。補集合とは、塩の外側。（Ā）上付き線（＝バー）で表す。

XOR演算

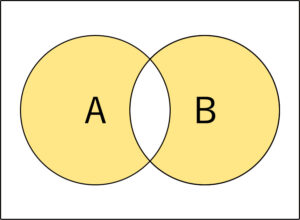

XOR演算は、ABの結び（OR演算）からABの交わり（AND演算）を引いたもの。
